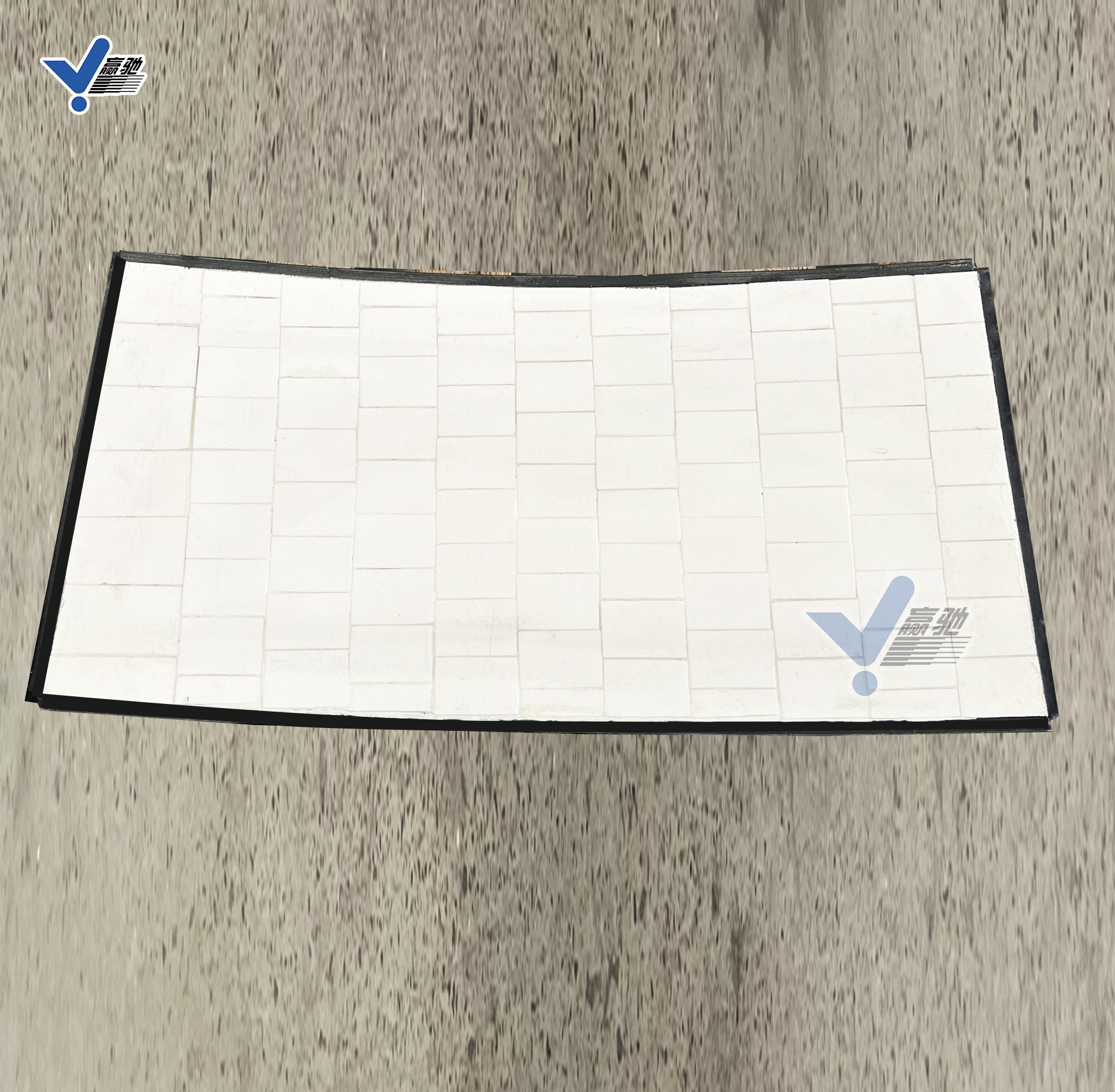

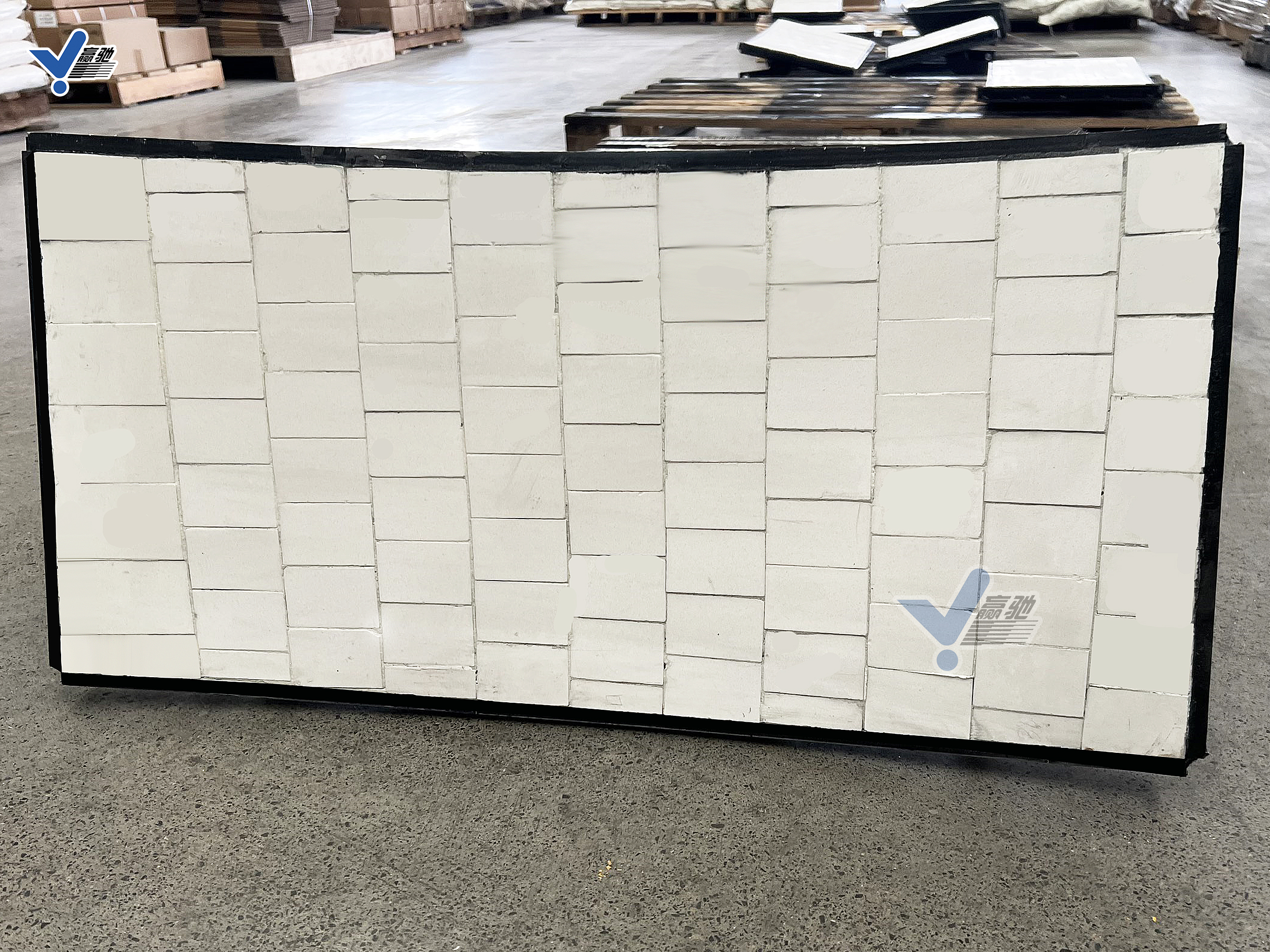

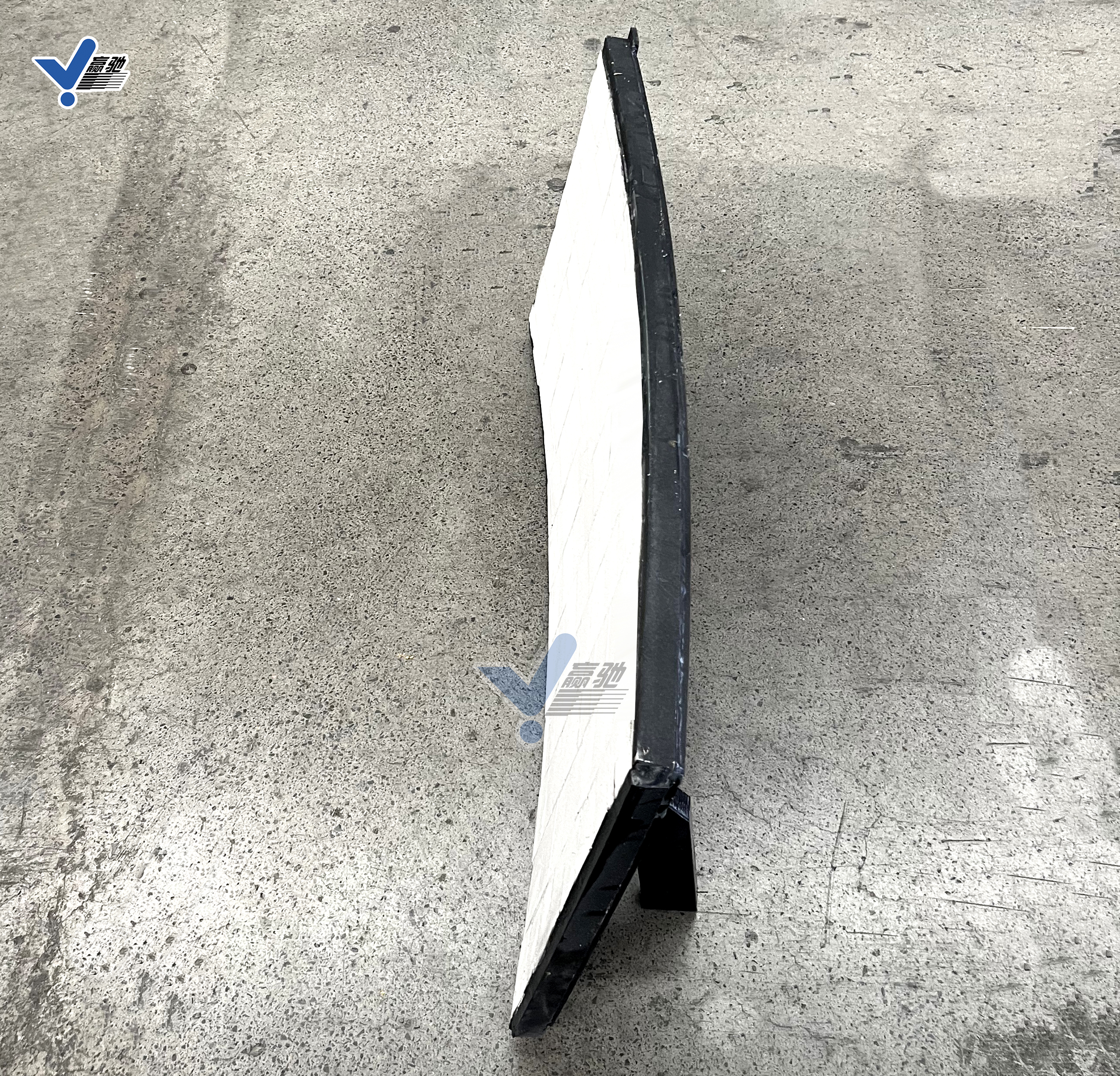

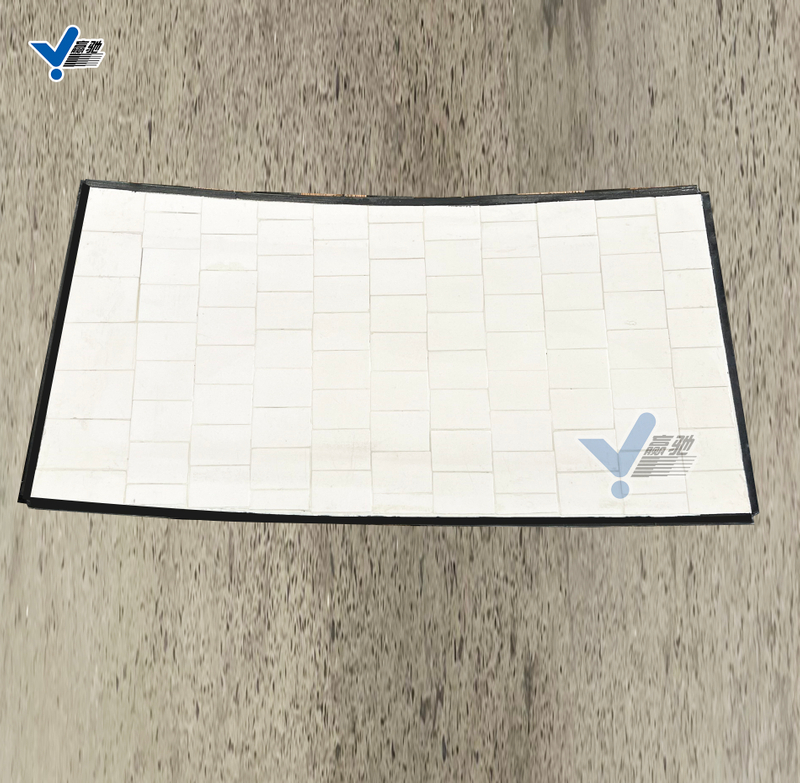

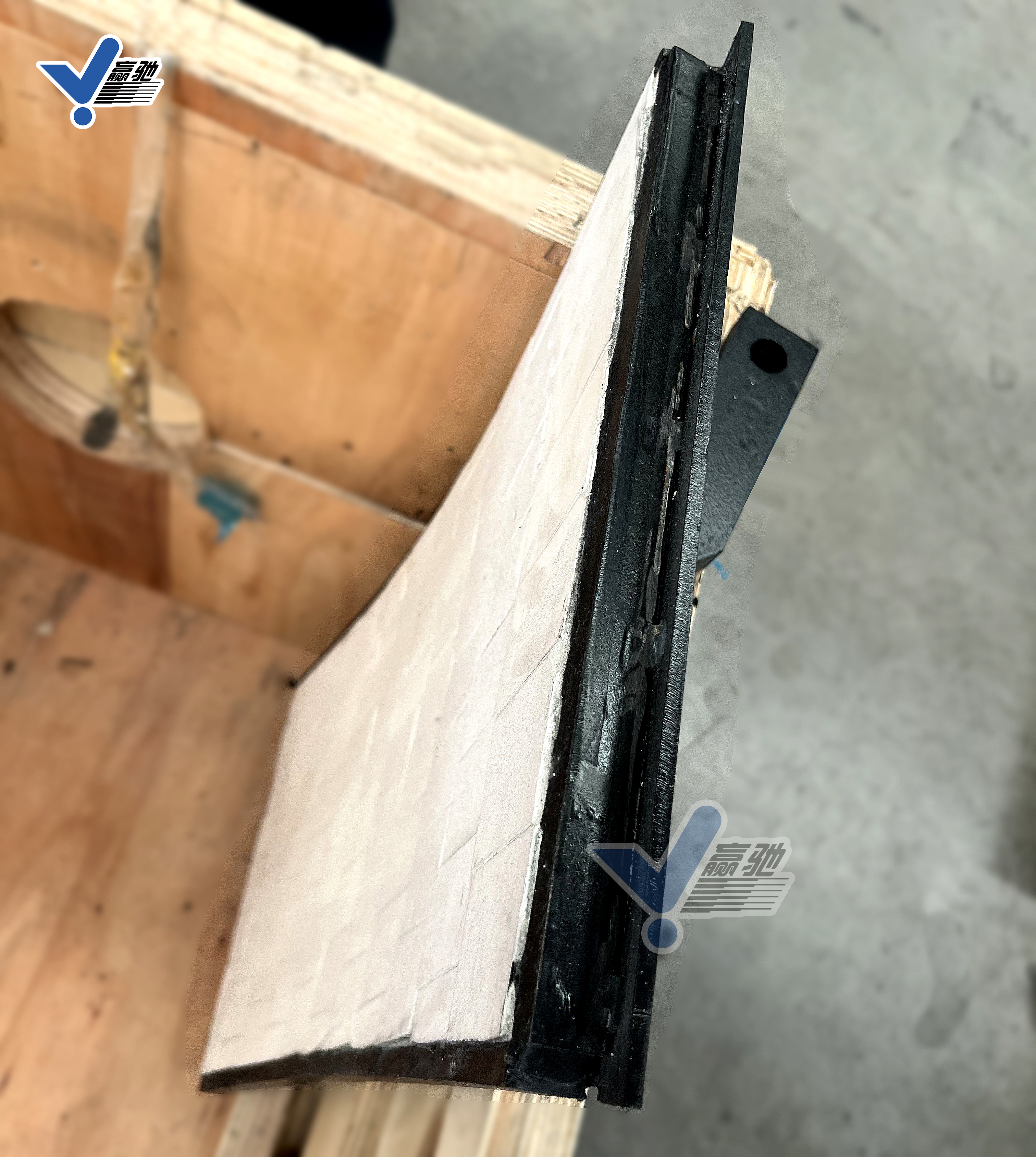

鋼板陶瓷二合一復合曲型板，是一種兼具金屬韌性與陶瓷耐磨性的高性能復合結構板材，專為復雜幾何形狀和極端磨損環境設計。它通常用于礦山、電力、冶金、建材等行業的非平面設備內襯，如彎頭、錐體、曲面料倉、風機葉片等部位。
鋼板陶瓷二合一復合曲型板是指：
將高硬度陶瓷片（如95%氧化鋁陶瓷）通過焊接、粘接或嵌入工藝，
與可成型的鋼板基體（如Q235、Q345碳鋼或不銹鋼）牢固結合，
經過冷壓、熱彎或模壓成型制成具有特定曲率或空間形狀的耐磨復合板。
? 特點：“外鋼內瓷” + “可彎曲/定型” + “整體復合”
| 層級 | 材料 | 功能 |
|---|---|---|
| 表面層（工作層） | 氧化鋁陶瓷（92%-95% Al?O?） 常見規格：10×10×3mm、20×20×5mm 等 | 耐磨、耐沖擊、抗腐蝕 直接接觸物料，抵御沖刷磨損 |
| 中間結合層 | 高強度環氧樹脂膠粘劑 + 金屬過渡層 或陶瓷預埋鋼釘/螺柱 | 確保陶瓷與鋼板間牢固結合 傳遞應力，防止脫層 |

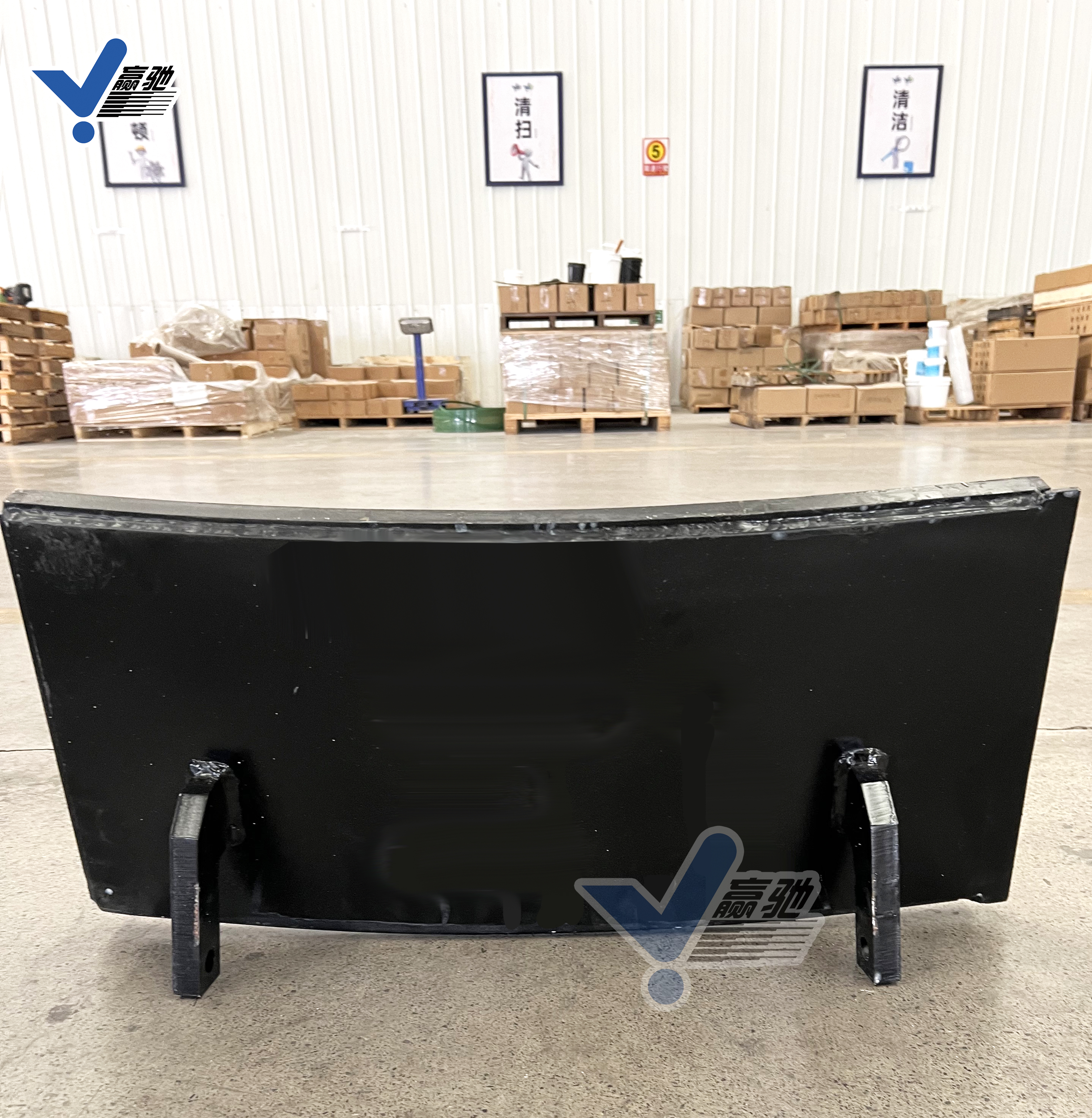

| 基底層（支撐層） | 碳鋼/不銹鋼鋼板（厚度4–12mm） 可根據需求沖孔或預焊螺柱 | 提供結構強度和韌性 便于現場焊接或螺栓固定 |
| 優勢 | 說明 |
|---|---|
| 高耐磨性 | 氧化鋁陶瓷硬度達HRA≥89，莫氏硬度9，遠超普通鋼材，使用壽命提升5–10倍 |
| 抗沖擊性強 | 鋼板基體吸收沖擊能量，保護陶瓷不碎裂，適用于落料高度大、顆粒粗的工況 |
| 可定制曲率 | 可加工成圓弧形、錐形、球面、S型曲面等，完美貼合彎管、旋風分離器、斗提機殼體等復雜表面 |
| 安裝便捷 | 支持焊接、螺栓連接、燕尾槽嵌裝等多種方式，更換維護方便 |
| 輕量化設計 | 相比整體鑄石或堆焊材料，重量更輕，對設備負載小 |
| 防腐性能好 | 陶瓷層耐酸堿（除HF外），適用于潮濕、腐蝕性環境 |
陶瓷片預制：高溫燒結氧化鋁陶瓷，保證密度和硬度；
鋼板成型：采用液壓折彎機或模具對鋼板進行冷/熱彎，形成所需曲率；
表面處理：噴砂處理鋼板與陶瓷表面，提高結合力；
復合粘接：使用耐高溫結構膠（如改性環氧）將陶瓷片粘貼于鋼板內弧面；
增強錨固：部分產品在陶瓷背面預埋鋼釘或在鋼板上焊接螺柱，實現機械鎖緊；
固化與檢測：加熱固化膠層，進行敲擊法或超聲波檢測是否空鼓；
邊緣密封：涂覆耐磨密封膠，防止水分滲入導致脫層。
| 行業 | 應用部位 | 使用原因 |
|---|---|---|
| 火電廠 | 煙氣脫硫系統彎頭、風機葉輪、除塵器進出口 | 濕態高濃度灰粉沖刷，需耐腐蝕+耐磨 |
| 水泥廠 | 選粉機殼體、回轉窯下料斜槽、磨機進料口 | 高溫、高磨蝕性熟料顆粒 |
| 礦山選礦 | 輸送管道彎頭、振動篩側板、溜槽曲面段 | 大顆粒礦石沖擊磨損嚴重 |
| 鋼鐵冶金 | 高爐料車軌道襯板、焦炭輸送彎管 | 高溫、重載、連續運行 |
| 煤炭洗選 | 旋流器錐體、煤泥泵殼體 | 固液兩相流強沖刷 |
| 考慮因素 | 推薦方案 |
|---|---|
| 磨損程度高但沖擊小 | 厚陶瓷層（6–10mm）+ 樹脂粘接 |
| 沖擊大、振動強 | 薄陶瓷層（3–5mm）+ 預埋鋼釘 + 加強筋鋼板 |
| 高溫環境（<300°C） | 耐高溫膠粘劑 + 不銹鋼基板 |
| 強腐蝕環境 | 99%氧化鋁陶瓷 + 環氧密封 + 304/316不銹鋼基板 |
| 大曲率半徑（R > 300mm） | 可直接冷彎復合板 |
| 小曲率或異形結構 | 分塊拼接式設計，避免應力集中 |
預期壽命：3–8年（視工況而定）
維護要點：
定期檢查陶瓷是否有局部脫落；
發現空鼓應及時補膠或更換；
避免尖銳工具刮擦陶瓷表面；
密封邊緣防止水汽侵入。
| 材料類型 | 耐磨性 | 抗沖擊性 | 成型性 | 重量 | 成本 |
|---|---|---|---|---|---|
| 復合曲型板（鋼+陶瓷） | ????? | ???? | ???? | 中等 | 中高 |
| 堆焊耐磨板 | ???? | ????? | ??? | 較重 | 中 |
| 鑄石管/板 | ???? | ?? | ?? | 重 | 低 |
| 聚氨酯板 | ?? | ???? | ???? | 輕 | 中 |
| 整體氧化鋁陶瓷 | ????? | ?? | ? | 脆 | 高 |
? 綜合性能優：鋼板陶瓷二合一復合曲型板在耐磨、抗沖擊、可成型、易安裝之間實現了zui佳平衡。
“鋼板陶瓷二合一復合曲型板”是現代工業耐磨防護的先進解決方案，特別適用于既有高磨損又有復雜幾何形狀的設備部位。其“剛?cè)岵?、?nèi)外兼修”的結構設計理念，使其成為傳統耐磨材料（如錳鋼、鑄石、堆焊層）的理想升級替代品。
